Gelegentlich fragt mich mal einer, was genau das denn
für
Kisten seien, die da so rumstehen. Und um die Identifizierung einfacher
zu gestalten, habe ich diese Galerie angefangen. Dort gibts,
sortiert nach Hersteller jeweils ein Bild und ein paar Worte zu jeder
Station. Der Punkt 'Netzbetreiber' bezieht sich darauf, welcher
deutsche Netzbetreiber diese Hardware einsetzt. Wer Fehler findet oder
Ergänzungen hat, solls bitte sagen.
|
| |
|
Die Galerie ist geordnet nach Herstellern:
- Alcatel :
Evolium (3 verschiedene)
- Ericsson :
BSC, 2101, 2102, 2202, 2106, 2206, 3101, 3202, 3206
- Nokia : DX200
BSC, TalkSite, UltraSite EDGE, UltraSite WCDMA, MetroSite
- Nortel : BSC
12002, BSC e3, S8000 indoor/outdoor, S8002, S12000, S18000, 12010/12020
(iBTS)
- Siemens :
BS11, BS21, BS60, BS41, BS240, BS240xs, BS241, BS82, NB440, NB441, NB880
|
|
|
|
 |
|
| Hersteller
: |
Alcatel |
| Bezeichnung: |
Evolium |
| Netzbetreiber: |
T-Mobile D |
| Sonstiges: |
je Schrank bis zu 4 TRX (?) |
|
 |
|
| Hersteller
: |
Alcatel |
| Bezeichnung: |
Evolium |
| Netzbetreiber: |
T-Mobile D |
| Sonstiges: |
so weit ich das verstehe, pro Schrank 1
eigenständige Station.
Niedrig, links daneben steht ein Siemens NB-440 |
|
 |
|
| Hersteller
: |
Alcatel |
| Bezeichnung: |
Evolium |
| Netzbetreiber: |
T-Mobile D |
| Sonstiges: |
|
|
|
|
|
 |
|
| Hersteller: |
Ericsson |
| Bezeichnung: |
BSC |
| Netzbetreiber: |
|
| Sonstiges: |
|
|
 |
|
| Hersteller: |
Ericsson |
| Bezeichnung: |
RBS2101 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
Mikrozelle. Kann 1 oder 2 TRX |
|
|
|
|
| Hersteller: |
Ericsson |
| Bezeichnung: |
RBS2102 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
das ist die Outdoor-Variante der RBS2202. Max. 6
TRX |
|
 |
|
| Hersteller
: |
Ericsson |
| Bezeichnung: |
RBS2202 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
das ist die Indoor-Variante der RBS2102. Max. 6
TRX |
|
 |
|
| Hersteller
: |
Ericsson |
| Bezeichnung: |
RBS2106 / RBS3101 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
RBS2106 ist GSM, RBS3101 ist UMTS, beide sind
äusserlich gleich |
|
 |
|
| Hersteller
: |
Ericsson |
| Bezeichnung: |
RBS2206 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
GSM, die Outdoor-Variante heisst RBS2106 |
|
 |
|
| Hersteller: |
Ericsson |
| Bezeichnung: |
RBS3202 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
UMTS, die Outdoor-Variante heisst RBS3101 |
|
 |
|
| Hersteller: |
Ericsson |
| Bezeichnung: |
RBS3206 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
UMTS |
|
|
|
|
 |
|
| Hersteller
: |
Nokia |
| Bezeichnung: |
DX200 BSC2i |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
max. 3040 Erl und 512 TRX |
|
|
|
|
| Hersteller: |
Nokia |
| Bezeichnung: |
BSC3i DX200 |
| Netzbetreiber: |
eplus, O2 |
| Sonstiges: |
|
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |
UltraSite EDGE outdoor |
| Netzbetreiber: |
Eplus |
| Sonstiges: |
Die BTS ist der linke Schrank, Der Schrank rechts
ist nicht von Nokia,
sondern von B&W aus Oberhausen. Also so eine Art SSC. |
|
|
|
| Hersteller: |
Nokia |
| Bezeichnung: |
UltraSite EDGE outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
|
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |
UltraSite EDGE indoor |
| Netzbetreiber: |
Eplus, O2 DE |
| Sonstiges: |
|
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |
UltraSite WCDMA Optima Compact outdoor 2.
HW-Release |
| Netzbetreiber: |
Eplus |
| Sonstiges: |
UMTS |
|
|
|
| Hersteller: |
Nokia |
| Bezeichnung: |
UltraSite WCDMA Optima Supreme outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
UMTS |
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |

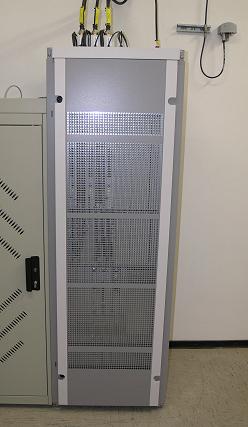

UltraSite WCDMA Optima Supreme indoor |
| Netzbetreiber: |
Eplus, O2 |
| Sonstiges: |
UMTS |
|
|
|
| Hersteller
: |
Nokia |
| Bezeichnung: |
MetroSite |
| Netzbetreiber: |
Eplus, O2 |
| Sonstiges: |
GSM, in der EDGE-Version bis zu 4 TRX a 10W |
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |
TalkSite CityTalk / DF12 Rooftop |
| Netzbetreiber: |
Eplus |
| Sonstiges: |
max. 10 TRX mit variabler Schrankanzahl |
|
 |
|
| Hersteller: |
Nokia |
| Bezeichnung: |
TalkSite Intratalk |
| Netzbetreiber: |
Eplus |
| Sonstiges: |
GSM |
|
|
|
|
 |
|
| Hersteller: |
Nortel |
| Bezeichnung: |
BSC 12002 |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
|
|
 |
|
| Hersteller: |
Nortel |
| Bezeichnung: |
BSC 3000 (e3) |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
max. 3000 Erl / 1000 TRX / 500BTS |
|
 |
|
| Hersteller: |
Nortel |
| Bezeichnung: |
S12000 Outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
GSM, max. 12 TRX. Daneben als Vergleich eine iBTS2 |
|
|
|
| Hersteller: |
Nortel |
| Bezeichnung: |
S18000 Indoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
Kann Mischbestückung: Bis 18 TRX nur GSM oder 9
TRX GSM und gleichzeitig(!) 6 TRX UMTS |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
S8000 Outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
GSM, max. 8 TRX. Gibts auch im GSM-R-Netz der
Bahn. |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
S8000 Indoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
GSM, max. 8 TRX |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
S8002 Outdoor |
| Netzbetreiber: |
Bahn AG |
| Sonstiges: |
GSM / GSM-R, max. 2 TRX |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
12020 (iBTS) outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
UMTS, max. 12 TRX |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
12020 (iBTS2) outdoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
UMTS, max. 12 TRX |
|
 |
|
| Hersteller
: |
Nortel |
| Bezeichnung: |
12010 (iBTS) indoor |
| Netzbetreiber: |
O2 DE |
| Sonstiges: |
UMTS, max. 12 TRX |
|
|
|
|
 |
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
BS11 |
| Netzbetreiber: |
|
| Sonstiges: |
GSM, max. 2 TRX |
|
 |
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
BS21 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
GSM, max. 2 TRX |
|
 |
|
| Hersteller: |
Siemens |
| Bezeichnung: |
BS60 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
GSM, max. 6 TRX |
|
 |
|
| Hersteller: |
Siemens |
| Bezeichnung: |
BS41 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
1-4 TRX. Nur GSM (das Indoor-Modell heisst BS40) |
|
 |
|
| Hersteller: |
Siemens |
| Bezeichnung: |
BS241 / BS41 mit SSC |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
1-8 TRX, nur GSM
das Indoor-Modell heisst BS240) |
|
|
|
|
| Hersteller: |
Siemens |
| Bezeichnung: |
BS241 II |
| Netzbetreiber: |
eplus D |
| Sonstiges: |
1-8 TRX, nur GSM |
|
 |
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
BS240 |
| Netzbetreiber: |
Vodafone D |
| Sonstiges: |
1-8 TRX. Nur GSM (das ist das Indoor-Modell zur
BS41/BS241). Gibts auch als BS240XL (1-12 TRX) |
|
 |
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
BS240xs |
| Netzbetreiber: |
eplus |
| Sonstiges: |
1-6 TRX (?). Nur GSM |
|
|
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
BS82 eMicro |
| Netzbetreiber: |
Eplus D |
| Sonstiges: |
1-4 TRX. GSM |
|
 |
|
| Hersteller
: |
Siemens |
| Bezeichnung: |
NB441 |
| Netzbetreiber: |
T-Mobile D, Vodafone D |
| Sonstiges: |
UMTS, das ist das Outdoor-Modell zum NB440 |
|
 |
|
| Hersteller: |
Siemens |
| Bezeichnung: |
NB440 |
| Netzbetreiber: |
T-Mobile D, Vodafone D |
| Sonstiges: |
UMTS, das ist das Indoor-Modell zum NB441 |
|
 |
|
| Hersteller: |
Siemens |
| Bezeichnung: |
NB880 |
| Netzbetreiber: |
T-Mobile D |
| Sonstiges: |
UMTS, das ist das Indoor-Modell zum NB881
kann bis zu 4/4/4 |
|
|
|
|
|
|
|
