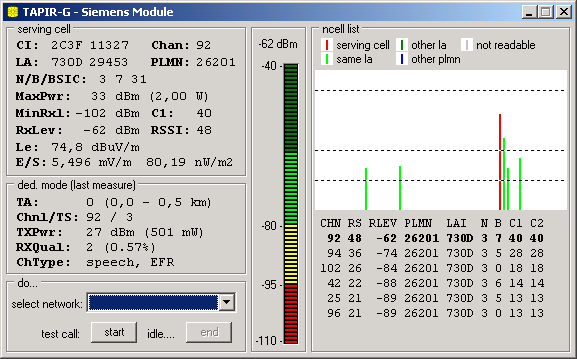

Links oben ('serving cell') stehen die Daten, die aus dem BCCH gewonnen werden
können :
- CI und LA, jeweils in hexadezimal und dezimal
- der ARFCN des BCCH
- MCC und MNC des vewendeten Netzes
- NCC, BCC und der daraus resultierende BSIC (dezimal!)
- die maximal erlaubte Sendeleistung MS_TXPWR_MAX_CCH in dBm und in
Watt
- RXLEV_ACCESS_MIN und C1
- der Leistungspegel Lp in dBm und umgerechnet nach
RSSI
- der Feldstärkepegel Le in dBuV/m (*)
- die Feldstärke E in V/m und die Flußdichte S in
W/m2 (*)
(*): die Werte basieren auf der Summe der Leistungspegel aller empfangenen
Nachbarzellen.
Links Mitte ('ded.mode') stehen die Daten, die im 'dedicated mode' gewonnen
werden können. Die zuletzt gelesenen Daten bleiben jeweils sichtbar,
werden aber durch 'ded. mode (last measure)' kenntlich gemacht :
- TA als Wert und umgerechnet nach Entfernung
- ARFCN und TimeSlot des vewendeten Verkehrskanals
- die zugewiesene Sendeleistung in dBm und in Watt
- RXQUAL als Wert und umgerechnet in die angenommene mittlere Bitfehlerrate
- der verwendete Kanaltyp
In der Mitte des Fensters findet sich der aktuelle Empfangspegel als
Balkenanzeige, der numerische Wert steht oben.
Auf der rechten Seite des Fensters findet man die grafische Darstellung der
NCELL-Liste, also der empfangbaren Nachbarzellen. Die horizontalen Linien
befinden sich bei -50 dBm, -80 dBm und bei -95 dBm, die Werte der NCELL-Liste
finden sich unterhalb der Grafik. Dabei bedeutet :
- CHN : die Kanalnummer
- RS : RSSI für diesen Kanal
- LEV : RXLEV für diesen Kanal
- PLMN : PLMN-Zugehörigkeit für diesen Kanal
- LAI : LA-Zugehörigkeit für diesen Kanal
- N : NCC
- B : BCC
- C1, C2 : C1 und C2 für diese Zelle
Links unten ('do...') kann man aus einer Liste den gewünschten
Netzbetreiber auswählen (auch im Zustand 'nicht eingebucht' können
Zelldaten ausgelesen werden). Falls das Modul eingebucht ist, kann mit 'start'
ein Testanruf initiiert werden. Die Daten für diesen Testanruf müssen
in monitor.ini konfiguriert werden. |
